混凝土搅拌输送泵

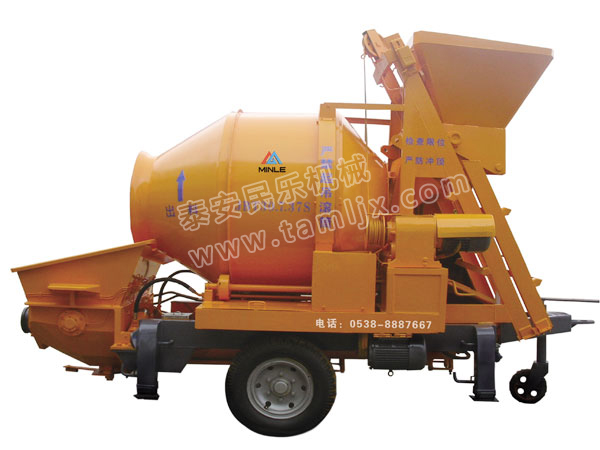

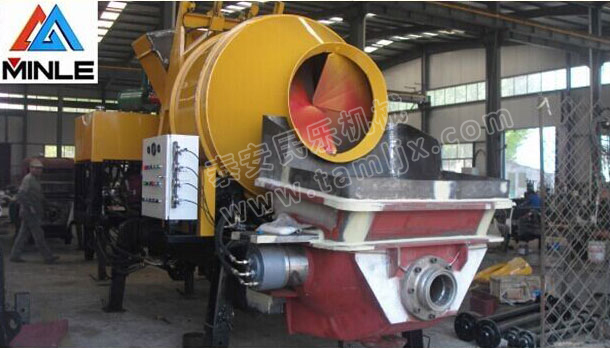

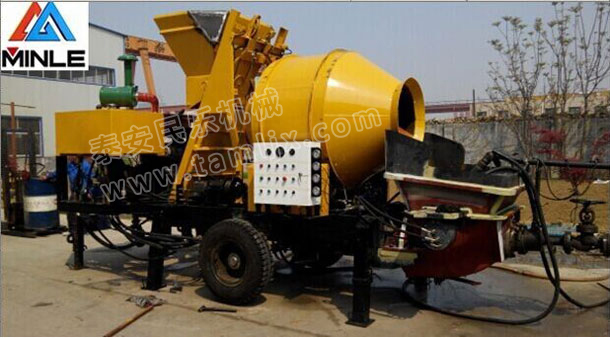

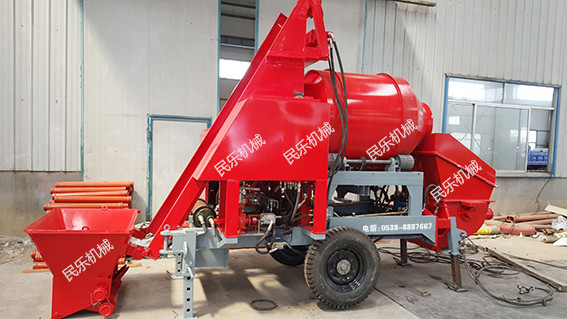

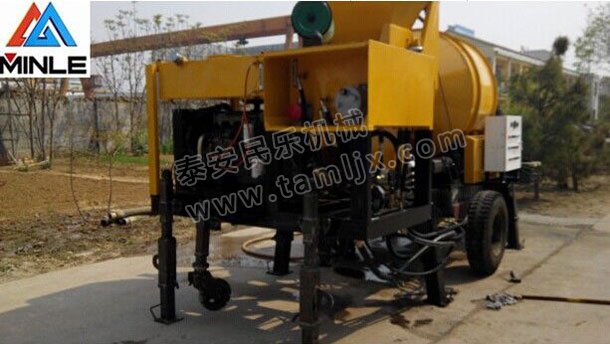

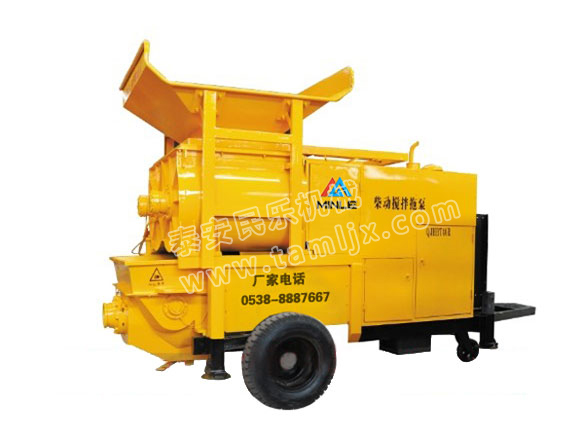

电动混凝土搅拌输送泵介绍

大型楼建、桥建和sui道施工中，混凝土输送泵是常用设备。搅拌拖泵是一款专门针对小型民用建筑的混凝土泵，自动化程度非常高，ji合上料，混合搅拌，高压泵送为一体，能节省大量的人工成本；操作简单，性能稳定；采用德国大象液压泵送系统。韩国日本川崎重工，德国博森的液压阀，西门子控制，法国施耐德电器，产品质量可靠，故障率低，还提高了机器的整体可靠性，确保搅拌拖泵在苛刻条件下力争万无一失的工作。搅拌拖泵应用范围广，搅拌拖泵可用于工程建设混凝土的输送，绿化土壤的输送，基础桩灌浆，淤泥输送。搅拌设备的高性能结构系统配置：确保泵送力争零故障。

采用先进的S阀换向，能满足混凝土的输送、眼镜板跟切割环采用合金材料，寿命更长；出口压力高，能满足高层建筑和远距离输送；液压冷que采用水冷效果好，使用简便；具有反泵功能，减少管道堵塞；配有手动润滑系统，确保传动使用寿命，电控柜配有线遥控操作。

搅拌拖泵的优点：使用效率可以达到传统固定搅拌机和混凝土泵的4-6倍。

主要技术参数

项目	单位 Unit	HBTM20.06.30S	HBTM30.07.37S
理论混凝土输送量	m3/h	20	35
混凝土输送压力	Mpa	6	7
分配阀形式		S管阀 S pipe valve	S管阀 S pipe valve
混凝土缸规格：缸径× 行程	mm	Φ180x1000	Φ200x1000
理论水平输送距离	M	500	800
理论垂直输送距离	M	120	170
料斗容积	L	400	400
出料口直径	mm	Φ125	Φ125
上料高度	mm	1100	1100
功率	kw	30	37
额定转速	r/min	1480	1480
液油路形式		开式回路 Open circuit	开式回路 Open circuit
泵送系统油压（an全阀设定）	Mpa	34	34
分配系统油压（an全阀设定）	Mpa	23	23
搅拌系统油压（an全阀设定）	Mpa	14	14
搅拌转速	r/min	32	32
液压油箱容积	L	500	500
允许骨粒粒径	mm	碎石 gravel25，卵石 pebbles30	碎石 gravel25，卵石 pebbles30
混凝土输送内径	mm	Φ125/Φ150	Φ125/Φ150
外形尺寸（长×宽×高）	mm	4100x1950x1800	4200x1950x1800
总质量	kg	2800	3000
